Hibridna solarna elektrana s baterijom: zašto ne radi kad nestane struje?

Kako stvarno radi hibridna solarna elektrana s baterijom – i zašto većina instalacija ne radi kad nestane struje

Mnogi vlasnici hibridnih solarnih elektrana s baterijom doživljavaju neugodno iznenađenje: kad nestane struje iz HEP-a, kuća ostaje u mraku. Baterija je puna, paneli rade, a struje nema. Zašto? Zato što većina instalatera prešućuje ključne detalje – preinaku električne instalacije i ugradnju ATS-a ili EPS boxa.

U ovom članku detaljno ćemo objasniti kako hibridni sustav zaista radi, zašto bez pravilne konfiguracije ne daje struju u blackoutu i zašto instalateri često „zaborave“ reći istinu.

1. Što je hibridna solarna elektrana s baterijom?

Hibridna solarna elektrana spaja tri izvora energije:

• solarne panele,
• bateriju (najčešće LiFePO4),
• i javnu mrežu (HEP).

Za razliku od klasične on-grid elektrane (koja radi samo dok ima mrežu), hibridni sustav ima mogućnost rada i kada mreža nestane – ali samo ako je pravilno projektiran i instaliran.

Središnji dio sustava je hibridni inverter. On upravlja tokovima energije:

• prioritizira solarnu energiju,
• puni bateriju viškom,
• šalje višak u mrežu (ako imate ugovor o otkupu),
• i u slučaju nestanka struje prebacuje se u tzv. island mode (otočni rad).

2. Kako sustav radi dok ima struje iz mreže?

U normalnim uvjetima (kad je mreža stabilna) hibridni sustav radi ovako:

1. Solarni paneli proizvode električnu energiju.
2. Inverter pretvara istosmjernu struju (DC) u izmjeničnu (AC).
3. Kućanstvo prvo troši solarnu energiju.
4. Višak ide u bateriju.
5. Ako je baterija puna, višak se predaje u mrežu (net metering / otkup).
6. Noću ili kad nema dovoljno sunca, energija se uzima iz baterije, a ako i ona padne ispod postavljene granice – iz mreže.

Sve ovo radi glatko i automatski. Vlasnik najčešće ni ne primjećuje prelaske između izvora.

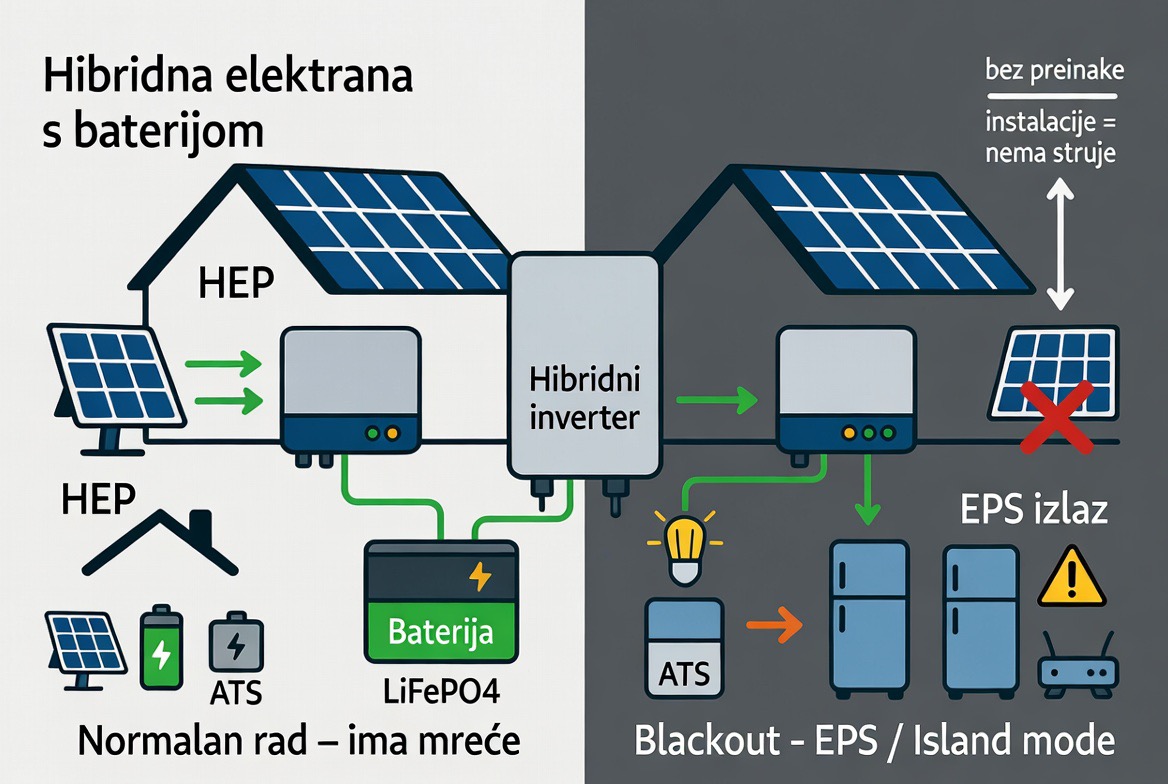

3. Što se događa kad nestane struje? (Najvažniji dio)

Ovdje dolazi do velikog razočaranja kod većine instalacija.

Standardna on-grid i loše konfigurirana hibridna elektrana se gase.

Zašto? Zato što zakonski i tehnički mora postojati anti-islanding zaštita. Inverter mora prestati proizvoditi struju čim osjeti da je mreža nestala. Razlog je sigurnost: da se ne bi dogodilo da struja iz panela ili baterije ide u mrežu i ugrozi radnike koji popravljaju dalekovode.

Zato se klasični on-grid inverter jednostavno isključi. Baterija stoji puna, a vi ste u mraku.

Kod pravog hibridnog sustava s backup funkcijom događa se ovo:

1. Inverter u milisekundama (obično 10–20 ms) detektira nestanak mreže.
2. Unutarnji ili vanjski prekidač (ATS – Automatic Transfer Switch) fizički odvaja kuću od mreže.
3. Inverter prelazi u island mode (otočni rad) i sam stvara 230 V / 50 Hz.
4. Energija sada dolazi iz baterije (i solara ako ima sunca).
5. Napajaju se samo oni trošila koja su spojena na EPS izlaz (Emergency Power Supply) ili na posebnu backup razvodnu kutiju.

Ključna stvar: nije cijela kuća automatski pod naponom. Samo kritični krugovi koji su posebno spojeni na EPS/backup izlaz.

4. Zašto većina hibridnih elektrana ne radi u blackoutu?

Zato što instalateri često ugrade hibridni inverter i bateriju, ali ne naprave preinaku električne instalacije.

Bez toga se događa sljedeće:

• Inverter ima EPS izlaz, ali on nije spojen ni na što (ili je spojen samo na jednu utičnicu).
• Cijela kuća i dalje ide preko glavnog razvodnog ormara koji je vezan na mrežu.
• Kad nestane struje, anti-islanding isključi inverter, a kuća ostane bez napajanja.

Drugim riječima: baterija postoji, ali je „zarobljena“ unutar invertera.

5. Što su ATS i EPS box i zašto su neophodni?

EPS (Emergency Power Supply) je poseban izlaz na hibridnom inverteru namijenjen za backup napajanje. Na njega se spajaju kritični potrošači (rasvjeta, hladnjak, router, alarm, ponekad bojler ili pumpa).

ATS (Automatic Transfer Switch) je automatski preklopnik koji:

• u normalnom radu drži kuću spojenu na mrežu,
• kad nestane struje, odvaja mrežu i prebacuje odabrane krugove na EPS izlaz invertera,
• kad se mreža vrati, automatski se vraća na mrežu.

Neki hibridni inverteri imaju unutarnji ATS (relays), dok drugi zahtijevaju vanjski EPS box ili Backup Box. Bez jednog od ovih uređaja pravi backup ne radi.

Osim toga, potrebna je preinaka instalacije:

• odvajanje kritičnih krugova u posebnu razvodnu kutiju (critical loads panel),
• pravilno povezivanje neutralnog vodiča (posebno važno kod trofaznih sustava – 4-polni prekidač),
• zaštite (osigurači, FID, prenaponska zaštita) prilagođene otočnom radu.

6. Zašto instalateri to prešute?

Razloga je više:

1. Cijena – pravilna preinaka + ATS/EPS box + dodatni rad električara značajno povećavaju ukupnu cijenu. Lakše je prodati „hibridnu elektranu s baterijom“ bez spominjanja dodatnih troškova.
2. Složenost – mnogi instalateri solara nisu dovoljno iskusni u preinakama razvodnih ormara i pravilnom spajanju backup sustava.
3. Marketing – „hibridna elektrana s baterijom“ zvuči kao da automatski daje struju u blackoutu. Tehnički detalji se često preskaču.
4. Odgovornost – ako se ne napravi pravilno, sustav može biti opasan (povrat struje u mrežu, problemi s uzemljenjem, okidanje FID-ova).

Rezultat: vlasnik misli da ima backup, a zapravo ima samo bateriju koja se puni i prazni dok ima mrežu.

7. Što trebate znati prije kupnje / ugradnje?

Ako želite da vam hibridna elektrana stvarno radi kad nestane struje, tražite:

• Hibridni inverter s potvrđenom EPS / Backup / Island mode funkcijom.
• Jasno navedeno je li potreban vanjski EPS box / Backup Box / ATS.
• Projekt preinake instalacije (odvajanje kritičnih krugova).
• Dimenzioniranje baterije prema stvarnoj potrošnji kritičnih trošila (ne prema „ukupnoj potrošnji kuće“).
• Testiranje sustava u blackoutu prije preuzimanja radova.

Pitajte instalatera direktno:
„Hoće li cijela kuća ili barem kritični potrošači imati struju kad nestane mreže? Koji uređaji su spojeni na EPS? Imamo li ATS ili EPS box?“

Ako odgovor nije jasan i konkretan – tražite drugo mišljenje.

Zaključak

Hibridna solarna elektrana s baterijom može i treba davati struju kad nestane mreže. Ali samo ako je pravilno projektirana i instalirana – s odvojenim kritičnim krugovima, ATS-om ili EPS boxom i omogućenim island modeom.

Bez toga imate skupu on-grid elektranu s baterijom koja se prazni samo kad ima struje iz mreže.

Ne dopustite da vas instalater „proda“ priču o hibridu, a zapravo vam ugradi sustav koji u blackoutu stoji. Tražite jasne odgovore, tehnički projekt i testiranje. Jer pravi backup nije marketing – to je pravilna instalacija.
